锡膏又叫焊锡膏，英文名solder paste，灰色膏体。焊锡膏是伴随着SMT应运而生的一种新型焊接材料，是由焊锡粉、助焊剂以及其它的表面活性剂、触变剂等加以混合，形成的膏状混合物。主要用于SMT行业PCB表面电阻、电容、IC等电子元器件的焊接。
一：锡膏的历史背景
在20世纪70年代的表面贴装技术(Surface Mount Technology，简称SMT)，是指在印制电路板焊盘上印刷、涂布焊锡膏，并将表面贴装元器件准确的贴放到涂有焊锡膏的焊盘上，按照特定的回流温度曲线加热电路板，让焊锡膏熔化，其合金成分冷却凝固后在元器件与印制电路板之间形成焊点而实现冶金连接的技术。
焊锡膏是伴随着SMT应运而生的一种新型焊接材料。焊锡膏是一个复杂的体系，是由焊锡粉、助焊剂以及其它的添加物混合而成的膏体。焊锡膏在常温下有一定的粘性，可将电子元器件初粘在既定位置，在焊接温度下，随着溶剂和部分添加剂的挥发，将被焊元器件与印制电路焊盘焊接在一起形成永久连接。
二：成分作用
焊锡膏,主要由助焊剂和焊料粉组成(FLUX &SOLDER POWDER)
(一)、助焊剂的主要成份及其作用:
A、活化剂(ACTIVATION):该成份主要起到去除PCB铜膜焊盘表层及零件焊接部位的氧化物质的作用，同时具有降低锡、铅表面张力的功效;
B、触变剂(THIXOTROPIC) :该成份主要是调节焊锡膏的粘度以及印刷性能，起到在印刷中防止出现拖尾、粘连等现象的作用;
C、树脂(RESINS):该成份主要起到加大锡膏粘附性，而且有保护和防止焊后PCB再度氧化的作用;该项成分对零件固定起到很重要的作用;
D、溶剂(SOLVENT):该成份是焊剂组份的溶剂，在锡膏的搅拌过程中起调节均匀的作用，对焊锡膏的寿命有一定的影响;
(二)、焊料粉:
焊料粉又称锡粉主要由锡铅、锡铋、锡银铜合金组成，一般比例为SN63/PB37、SN42BI58、SN96.5CU0.5AG3.0和SN99CU0.7AG0.3。概括来讲锡粉的相关特性及其品质要求有如下几点:
A、锡粉的颗粒形态对锡膏的工作性能有很大的影响:
A-1、重要的一点是要求锡粉颗粒大小分布均匀，这里要谈到锡粉颗粒度分布比例的问题;在国内的焊料粉或焊锡膏生产厂商，大家经常用分布比例来衡量锡粉的均匀度:以25~45μm的锡粉为例，通常要求35μm左右的颗粒分度比例为60%左右，35μm 以下及以上部份各占20%左右;
A-2、另外也要求锡粉颗粒形状较为规则;根据"中华人民共和国电子行业标准《锡铅膏状焊料通用规范》(SJ/T 11186-1998)"中相关规定如下:"合金粉末形状应是球形的,但允许长轴与短轴的最大比为1.5的近球形状粉末。如用户与制造厂达成协议，也可为其他形状的合金粉末。"在实际的工作中，通常要求为锡粉颗粒长、短轴的比例一般在1.2以下。
A-3、如果以上A-1及A-2的要求项不能达到上述基本的要求，在焊锡膏的使用过程中，将很有可能会影响锡膏印刷、点注以及焊接的效果。
B、各种锡膏中锡粉与助焊剂的比例也不尽相同，选择锡膏时，应根据所生产产品、生产工艺、焊接元器件的精密程度以及对焊接效果的要求等方面，去选择不同的锡膏;
B-1、根据"中华人民共和国电子行业标准《锡铅膏状焊料通用规范》(SJ/T 11186-1998)"中相关规定，"焊膏中合金粉末百分(质量)含量应为65%-96%,合金粉末百分(质量)含量的实测值与订货单预定值偏差不大于±1%";通常在实际的使用中，所选用锡膏其锡粉含量大约在90%左右，即锡粉与助焊剂的比例大致为90:10;
B-2、普通的印刷制式工艺多选用锡粉含量在89-91.5%的锡膏;
B-3、当使用针头点注式工艺时，多选用锡粉含量在84-87%的锡膏;
B-4、回流焊要求器件管脚焊接牢固、焊点饱满、光滑并在器件(阻容器件)端头高度方向上有1/3至2/3高度焊料爬升，而焊锡膏中金属合金的含量，对回流焊焊后焊料厚度(即焊点的饱满程度)有一定的影响;为了证实这种问题的存在，有关专家曾做过相关的实验，现摘抄其最终实验结果如下表供参考:(表暂缺)
从上表看出，随着金属含量减少，回流焊后焊料的厚度减少，为了满足对焊点的焊锡量的要求，通常选用85%~92%含量的焊膏。
C、锡粉的"低氧化度"也是非常重要的一个品质要求，这也是锡粉在生产或保管过程中应该注意的一个问题;如果不注意这个问题，用氧化度较高的锡粉做出的焊锡膏，将在焊接过程中严重影响焊接的品质。
什么是焊料
焊料是一种熔点比被焊金属熔点低的易熔金属。焊料熔化时，在被焊金属不熔化的条件下能润浸被焊金属表面，并在接触面处形成合金层而与被焊金属连接到一起。在一般电子产品装配中，俗称为焊锡。
常用焊料具备的条件:
1)焊料的熔点要低于被焊工件。
2)易于与被焊物连成一体，要具有一定的抗压能力。
3)要有较好的导电性能。
4)要有较快的结晶速度。
常用焊料的种类
根据熔点不同可分为硬焊料和软焊料;根据组成成分不同可分为锡铅焊料、银焊料、铜焊料等。在锡焊工艺中，一般使用锡铅合金焊料。
1)锡铅焊料--是常用的锡铅合金焊料，主要由锡和铅组成，还含有锑等微量金属成分。
锡铅焊料主要用途:广泛用于电子行业的软钎焊、散热器及五金等各行业波峰焊、浸焊等精密焊接。特殊焊接工艺以及喷涂、电镀等。经过特殊工艺调质精炼处理而生产成的抗氧化焊锡条,具有独特的高抗氧化性能,浮渣比普通焊料少,具有损耗少、流动性好,可焊性强、焊点均匀、光亮等特点.
锡铅焊料条
锡铅焊料标准:GB/T8012-2000/GB/T3131-2001
2)共晶焊锡--是指达到共晶成分的锡铅焊料，合金成分是锡的含量为61.9%、铅的含量为38.1%。在实际应用中一般将含锡60%，含铅40%的焊锡就称为共晶焊锡。在锡和铅的合金中，除纯锡、纯铜和共晶成分是在单一温度下熔化外，其他合金都是在一个区域内熔化的，所以共晶焊锡是锡铅焊料中性能最好的一种。
Eutectic solders(共晶焊锡):两种或更多的金属合金，具有最低的熔化点，当加热时，共晶合金直接从固态变到液态，而不经过塑性阶段。
常用焊料的形状:
焊料在使用时常按规定的尺寸加工成形，有片状、块状、棒状、带状和丝状等多种。
1)丝状焊料--通常称为焊锡丝，中心包着松香，叫松脂芯焊丝，手工烙铁锡焊时常用。松脂芯焊丝的外径通常有0.5mm、0.6mm、0.8mm、1.Omm、1.2mm、1.6mm、2.Omm、2.3mm、3.Omm等规格。
2)片状焊料--常用于硅片及其他片状焊件的焊接。
3)带状焊料--常用于自动装配的生产线上，用自动焊机从制成带状的焊料上冲切一段进行焊接，以提高生产效率。
4)焊料膏--将焊料与助焊剂拌和在一起制成，焊接时先将焊料膏涂在印制电路板上，然后进行焊接，在自动贴片工艺上已经大量使用。
三：保存和使用方法
1.保存方法
锡膏的保管要控制在1-10℃的环境下;锡膏的使用期限为6个月(未开封);不可放置于阳光照射处。
2.使用方法(开封前)
开封前须将锡膏温度回升到使用环境温度上(25±2℃)，回温时间约3-4小时，并禁止使用其他加热器使其温度瞬间上升的做法;回温后须充分搅拌，使用搅拌机的搅拌时间为1-3分钟，视搅拌机机种而定。
3.使用方法(开封后)

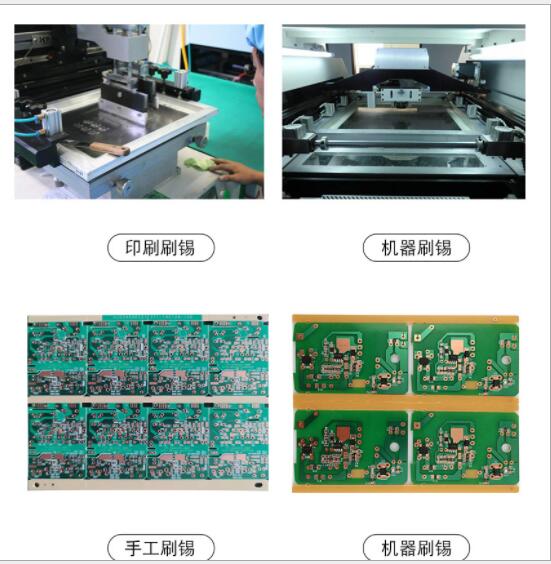

1)将锡膏约2/3的量添加于钢网上，尽量保持以不超过1罐的量于钢网上。
2)视生产速度，以少量多次的添加方式补足钢网上的锡膏量，以维持锡膏的品质。
3)当天未使用完的锡膏，不可与尚未使用的锡膏共同放置，应另外存放在别的容器之中。锡膏开封后在室温下建议24小时内用完。
4)隔天使用时应先行使用新开封的锡膏，并将前一天未使用完的锡膏与新锡膏以1:2的比例搅拌混合，并以少量多次的方式添加使用。
5)锡膏印刷在基板后，建议于4-6小时内放置零件进入回焊炉完成着装。
6)换线超过1小时以上，请于换线前将锡膏从钢板上刮起收入锡膏罐内封盖。
7)锡膏连续印刷24小时后，由于空气粉尘等污染，为确保产品品质，请按照"步骤4)"的方法。
8)为确保印刷品质建议每4小时将钢板双面的开口以人工方式进行擦拭。
9)室内温度请控制与22-28℃，湿度RH30-60%为最好的作业环境。
10)欲擦拭印刷错误的基板，建议使用工业酒精或工业清洗剂
四：使用注意事项
搅拌
1)手工搅拌:将锡膏从冰箱中取出，待回复室温后再打开盖(在25℃下，约需等三至四个小时)，以搅拌刀将锡膏完全搅拌。如果封盖破裂，锡膏会因吸收湿气变成锡块。
2)用自动搅拌机:如果锡膏从冰箱中取出后，只有短暂的回温，便需要利用自动搅拌机。使用自动搅拌，并不会影响锡膏的特性。经过一段搅拌的时间后，锡膏会渐渐回温。如果搅拌时间过长，可能会导致锡膏比操作室温还高，造成锡膏整块倾倒在板材上，而在印刷时产生流动(bleeding)，因此千万要小心。由于不同的机器，室温及其它条件的变化，会造成需要不同的搅拌时间，因此在进行之前，请准备足够的测试。
折叠印刷条件
刮刀 金属制品或氨基钾酸脂制品(硬度80-90度)
刮刀角度 50-70度
刮刀速度 20-80㎜/s
印刷压力 10-200 KPa
折叠安装时间
在施印锡膏后六小时内，完成零件安装工作，如果搁置太久，将导致锡膏硬化，使得零件插置失误。
折叠注意事项
1) 个人之生理反应、变化不同。为求慎重，在操作时，应尽量避免吸入溶剂在操作时释放的烟气，同时避免皮肤及粘膜组织接触太长时间。
2)锡膏中含有机溶剂。
3)如果锡膏沾上皮肤，用酒精擦拭干净后，以清水彻底冲洗。
五：使用中常见问题及解决方法
焊膏的回流焊接是用在SMT装配工艺中的主要板级互连方法，这种焊接方法把所需要的焊接特性极好地结合在一起，这些特性包括易于加工、对各种SMT设计有广泛的兼容性，具有高的焊接可靠性以及成本低等;然而，在回流焊接被用作为最重要的SMT元件级和板级互连方法的时候，它也受到要求进一步改进焊接性能的挑战，事实上，回流焊接技术能否经受住这一挑战将决定焊膏能否继续作为首要的SMT焊接材料，尤其是在超细微间距技术不断取得进展的情况之下。下面我们将探讨影响改进回流焊接性能的几个主要问题，为发激发工业界研究出解决这一课题的新方法，我们分别对每个问题简要介绍如下:
折叠元件固定
双面回流焊接已采用多年，在此，先对第一面进行印刷布线，安装元件和软熔，然后翻过来对电路板的另一面进行加工处理，为了更加节省起见，某些工艺省去了对第一面的软熔，而是同时软熔顶面和底面，典型的例子是电路板底面上仅装有小的元件，如芯片电容器和芯片电阻器，由于印刷电路板(PCB)的设计越来越复杂，装在底面上的元件也越来越大，结果软熔时元件脱落成为一个重要的问题。显然，元件脱落现象是由于软熔时熔化了的焊料对元件的垂直固定力不足，而垂直固定力不足可归因于元件重量增加，元件的可焊性差，焊剂的润湿性或焊料量不足等。其中，第一个因素是最根本的原因。如果在对后面的三个因素加以改进后仍有元件脱落现象存在，就必须使用SMT粘结剂。显然，使用粘结剂将会使软熔时元件自对准的效果变差。
折叠未焊满
未焊满是在相邻的引线之间形成焊桥。通常，所有能引起焊膏坍落的因素都会导致未焊满，这些因素包括:1，升温速度太快;2，焊膏的触变性能太差或是焊膏的粘度在剪切后恢复太慢;3，金属负荷或固体含量太低;4，粉料粒度分布太广;5;焊剂表面张力太小。但是，坍落并非必然引起未焊满，在软熔时，熔化了的未焊满焊料在表面张力的推动下有断开的可能，焊料流失现象将使未焊满问题变得更加严重。在此情况下，由于焊料流失而聚集在某一区域的过量的焊料将会使熔融焊料变得过多而不易断开。
除了引起焊膏坍落的因素而外，下面的因素也引起未满焊的常见原因:1，相对于焊点之间的空间而言，焊膏熔敷太多;2，加热温度过高;3，焊膏受热速度比电路板更快;4，焊剂润湿速度太快;5，焊剂蒸气压太低;6;焊剂的溶剂成分太高;7，焊剂树脂软化点太低。
折叠断续润湿
焊料膜的断续润湿是指有水出现在光滑的表面上(1.4.5.)，这是由于焊料能粘附在大多数的固体金属表面上，并且在熔化了的焊料覆盖层下隐藏着某些未被润湿的点，因此，在最初用熔化的焊料来覆盖表面时，会有断续润湿现象出现。亚稳态的熔融焊料覆盖层在最小表面能驱动力的作用下会发生收缩，不一会儿之后就聚集成分离的小球和脊状秃起物。断续润湿也能由部件与熔化的焊料相接触时放出的气体而引起。由于有机物的热分解或无机物的水合作用而释放的水分都会产生气体。水蒸气是这些有关气体的最常见的成份，在焊接温度下，水蒸气具极强的氧化作用，能够氧化熔融焊料膜的表面或某些表面下的界面(典型的例子是在熔融焊料交界上的金属氧化物表面)。常见的情况是较高的焊接温度和较长的停留时间会导致更为严重的断续润湿现象，尤其是在基体金属之中，反应速度的增加会导致更加猛烈的气体释放。与此同时，较长的停留时间也会延长气体释放的时间。以上两方面都会增加释放出的气体量，消除断续润湿现象的方法是:1，降低焊接温度;2，缩短软熔的停留时间;3，采用流动的惰性气氛;4，降低污染程度。
折叠低残留物
对不用清理的软熔工艺而言，为了获得装饰上或功能上的效果，常常要求低残留物，对功能要求方面的例子包括"通过在电路中测试的焊剂残留物来探查测试堆焊层以及在插入接头与堆焊层之间或在插入接头与软熔焊接点附近的通孔之间实行电接触"，较多的焊剂残渣常会导致在要实行电接触的金属表层上有过多的残留物覆盖，这会妨碍电连接的建立，在电路密度日益增加的情况下，这个问题越发受到人们的关注。
显然，不用清理的低残留物焊膏是满足这个要求的一个理想的解决办法。然而，与此相关的软熔必要条件却使这个问题变得更加复杂化了。为了预测在不同级别的惰性软熔气氛中低残留物焊膏的焊接性能，提出一个半经验的模型，这个模型预示，随着氧含量的降低，焊接性能会迅速地改进，然后逐渐趋于平稳，实验结果表明，随着氧浓度的降低，焊接强度和焊膏的润湿能力会有所增加，此外，焊接强度也随焊剂中固体含量的增加而增加。实验数据所提出的模型是可比较的，并强有力地证明了模型是有效的，能够用以预测焊膏与材料的焊接性能，因此，可以断言，为了在焊接工艺中成功地采用不用清理的低残留物焊料，应当使用惰性的软熔气氛。
折叠间隙
间隙是指在元件引线与电路板焊点之间没有形成焊接点。一般来说，这可归因于以下四方面的原因:1，焊料熔敷不足;2，引线共面性差;3，润湿不够;4，焊料损耗枣这是由预镀锡的印刷电路板上焊膏坍落，引线的芯吸作用(2.3.4)或焊点附近的通孔引起的,引线共面性问题是新的重量较轻的12密耳(μm)间距的四芯线扁平集成电路(QFP枣Quad flat packs)的一个特别令人关注的问题,为了解决这个问题,提出了在装配之前用焊料来预涂覆焊点的方法(9),此法是扩大局部焊点的尺寸并沿着鼓起的焊料预覆盖区形成一个可控制的局部焊接区,并由此来抵偿引线共面性的变化和防止间隙,引线的芯吸作用可以通过减慢加热速度以及让底面比顶面受热更多来加以解决,此外,使用润湿速度较慢的焊剂,较高的活化温度或能延缓熔化的焊膏(如混有锡粉和铅粉的焊膏)也能最大限度地减少芯吸作用.在用锡铅覆盖层光整电路板之前,用焊料掩膜来覆盖连接路径也能防止由附近的通孔引起的芯吸作
折叠成球不良
BGA成球常遇到诸如未焊满,焊球不对准,焊球漏失以及焊料量不足等缺陷,这通常是由于软熔时对球体的固定力不足或自定心力不足而引起。固定力不足可能是由低粘稠,高阻挡厚度或高放气速度造成的;而自定力不足一般由焊剂活性较弱或焊料量过低而引起。
BGA成球作用可通过单独使用焊膏或者将焊料球与焊膏以及焊料球与焊剂一起使用来实现; 正确的可行方法是将整体预成形与焊剂或焊膏一起使用。最通用的方法看来是将焊料球与焊膏一起使用，利用锡62或锡63球焊的成球工艺产生了极好的效果。在使用焊剂来进行锡62或锡63球焊的情况下,缺陷率随着焊剂粘度,溶剂的挥发性和间距尺寸的下降而增加，同时也随着焊剂的熔敷厚度，焊剂的活性以及焊点直径的增加而增加，在用焊膏来进行高温熔化的球焊系统中，没有观察到有焊球漏失现象出现，并且其对准精确度随焊膏熔敷厚度与溶剂挥发性，焊剂的活性，焊点的尺寸与可焊性以及金属负载的增加而增加，在使用锡63焊膏时，焊膏的粘度，间距与软熔截面对高熔化温度下的成球率几乎没有影响。在要求采用常规的印刷枣释放工艺的情况下，易于释放的焊膏对焊膏的单独成球是至关重要的。整体预成形的成球工艺也是很的发展的前途的。减少焊料链接的厚度与宽度对提高成球的成功率也是相当重要的。
折叠形成孔隙
形成孔隙通常是一个与焊接接头的相关的问题。尤其是应用SMT技术来软熔焊膏的时候，在采用无引线陶瓷芯片的情况下，绝大部分的大孔隙(>0.0005英寸/0.01毫米)是处于LCCC焊点和印刷电路板焊点之间，与此同时,在LCCC城堡状物附近的角焊缝中,仅有很少量的小孔隙，孔隙的存在会影响焊接接头的机械性能,并会损害接头的强度,延展性和疲劳寿命,这是因为孔隙的生长会聚结成可延伸的裂纹并导致疲劳，孔隙也会使焊料的应力和 协变增加,这也是引起损坏的原因。此外,焊料在凝固时会发生收缩,焊接电镀通孔时的分层排气以及夹带焊剂等也是造成孔隙的原因。
在焊接过程中,形成孔隙的械制是比较复杂的，一般而言,孔隙是由软熔时夹层状结构中的焊料中夹带的焊剂排气而造成的(2,13)孔隙的形成主要由金属化区的可焊性决定,并随着焊剂活性的降低,粉末的金属负荷的增加以及引线接头下的覆盖区的增加而变化,减少焊料颗粒的尺寸仅能销许增加孔隙。此外,孔隙的形成也与焊料粉的聚结和消除固定金属氧化物之间的时间分配有关。焊膏聚结越早，形成的孔隙也越多。通常,大孔隙的比例随总孔隙量的增加而增加.与总孔隙量的分析结果所示的情况相比,那些有启发性的引起孔隙形成因素将对焊接接头的可靠性产生更大的影响,控制孔隙形成的方法包括:1,改进元件/衫底的可焊性;2,采用具有较高助焊活性的焊剂;3,减少焊料粉状氧化物;4,采用惰性加热气氛.5,减缓软熔前的预热过程.与上述情况相比,在BGA装配中孔隙的形成遵照一个略有不同的模式(14).一般说来.在采用锡63焊料块的BGA装配中孔隙主要是在板级装配阶段生成的.在预镀锡的印刷电路板上,BGA接头的孔隙量随溶剂的挥发性,金属成分和软熔温度的升高而增加,同时也随粉粒尺寸的减少而增加;这可由决定焊剂排出速度的粘度来加以解释.按照这个模型,在软熔温度下有较高粘度的助焊剂介质会妨碍焊剂从熔融焊料中排出,因此,增加夹带焊剂的数量会增大放气的可能性,从而导致在BGA装配中有较大的孔隙度.在不考虑固定的金属化区的可焊性的情况下,焊剂的活性和软熔气氛对孔隙生成的影响似乎可以忽略不计.大孔隙的比例会随总孔隙量的增加而增加,这就表明,与总孔隙量分析结果所示的情况相比,在BGA中引起孔隙生成的因素对焊接接头的可靠性有更大的影响,这一点与在SMT工艺中空隙生城的情况相似。
当锡膏至于一个加热的环境中，锡膏回流分为五个阶段 首先，用于达到所需粘度和丝印性能的溶剂开始蒸发，温度上升必需慢(大约每秒3°C)，以限制沸腾和飞溅，防止形成小锡珠，还有，一些元件对内部应力比较敏感，如果元件外部温度上升太快，会造成断裂。
助焊剂活跃，化学清洗行动开始，水溶性助焊剂和免洗型助焊剂都会发生同样的清洗行动，只不过温度稍微不同。将金属氧化物和某些污染从即将结合的金属和焊锡颗粒上清除。好的冶金学上的锡焊点要求"清洁"的表面。
当温度继续上升，焊锡颗粒首先单独熔化，并开始液化和表面吸锡的"灯草"过程。这样在所有可能的表面上覆盖，并开始形成锡焊点。
这个阶段最为重要，当单个的焊锡颗粒全部熔化后，结合一起形成液态锡，这时表面张力作用开始形成焊脚表面，如果元件引脚与PCB焊盘的间隙超过4mil，则极可能由于表面张力使引脚和焊盘分开，即造成锡点开路。
冷却阶段，如果冷却快，锡点强度会稍微大一点，但不可以太快而引起元件内部的温度应力。
回流焊接要求总结:
重要的是有充分的缓慢加热来安全地蒸发溶剂，防止锡珠形成和限制由于温度膨胀引起的元件内部应力，造成断裂痕可靠性问题。
其次，助焊剂活跃阶段必须有适当的时间和温度，允许清洁阶段在焊锡颗粒刚刚开始熔化时完成。
时间温度曲线中焊锡熔化的阶段是最重要的，必须充分地让焊锡颗粒完全熔化，液化形成冶金焊接，剩余溶剂和助焊剂残余的蒸发，形成焊脚表面。此阶段如果太热或太长，可能对元件和PCB造成伤害。
锡膏回流温度曲线的设定，最好是根据锡膏供应商提供的数据进行，同时把握元件内部温度应力变化原则，即加热温升速度小于每秒3°C，和冷却温降速度小于5° C。
PCB装配如果尺寸和重量很相似的话，可用同一个温度曲线。
重要的是要经常甚至每天检测温度曲线是否正确。
折叠总结
焊膏的回流焊接是SMT装配工艺中的主要的板极互连方法，影响回流焊接的主要问题包括:底面元件的固定、未焊满、断续润湿、低残留物、间隙、焊料成球、焊料结珠、焊接角焊缝抬起、TombstoningBGA成球不良、形成孔隙等,问题还不仅限于此,在本文中未提及的问题还有浸析作用,金属间化物,不润湿,歪扭,无铅焊接等.只有解决了这些问题,回流焊接作为一个重要的SMT装配方法,才能在超细微间距的时代继续成功地保留下去。
